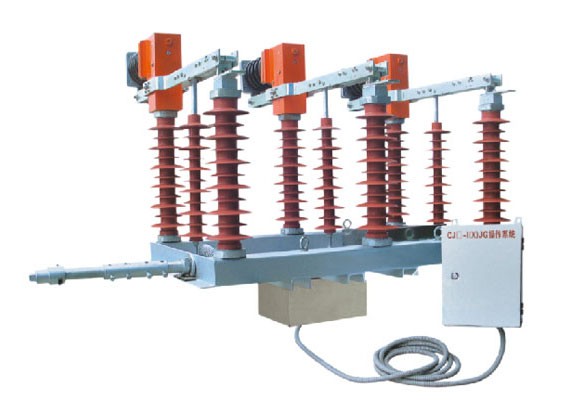

FZW32-40.5型户外高压真空负荷开关
FZW32-40.5产品概述FZW32-40.5型户外高压隔离真空负荷开关（简称负荷开关），适用于额定电压12-35KV，额定电流为630-1250A，额定频率50Hz的供电网络中，可开断负荷电流，亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换等功能，适用于城网、农网、铁路、石化等架空配电线路。该负荷开关具有开断能力大，安全可靠，电寿命长，可频繁操作；少维护等
- ：
FZW32-40.5
产品概述
FZW32-40.5型户外高压隔离真空负荷开关（简称负荷开关），适用于额定电压12-35KV，额定电流为630-1250A，额定频率50Hz的供电网络中，可开断负荷电流，亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换等功能，适用于城网、农网、铁路、石化等架空配电线路。该负荷开关具有开断能力大，安全可靠，电寿命长，可频繁操作；少维护等优点。
技术参数
序号 | 名称 | 单位 | 参数 |
1 | 额定电压 | kV | 40.5 |
2 | 额定频率 | HZ | 50 |
3 | 额定电流 | A | 1250 |
4 | 额定有功负载开断电流 | A | 1250 |
5 | 额定闭环开断电流 | A | 1250 |
6 | 50%额定有功负载开断电流 | A | 62.5 |
7 | 额定电缆充电开断电流 | A | 25 |
8 | 1min工频耐受电压：真空断口 | kV | 68/95/110 |
9 | 雷电冲击耐受电压：相间相对地/隔离断口 | kV | 185/215 |
10 | 额定短时耐受电流（热稳定） | kA | 25 |
11 | 额定短路持续时间 | S | 4 |
12 | 额定峰值耐受电流（动稳定） | kA | 63 |
13 | 额定短路关合电流 | kA | 63 |
14 | 机构寿命 | 次 | 10000 |
15 | 真空灭弧室触头允许磨损厚度 | mm | 0.6 |
16 | 手动操作力矩 | Nm | ≤300 |
负荷开关真空灭弧室装配调整的技术参数见表
序号 | 名称 | 单位 | 参数 |
1 | 触头开距 | mm | 1.3±1 |
2 | 平均分闸速度 | m/s | 1.4±0.2 |
3 | 三相触头分闸不同期 | ms | ≤5 |
4 | 三相触头合闸不同期 | ms | ≤2 |
5 | 带电体之间及相对地距离 | mm | ≥420 |
6 | 辅助回路电阻 | υΩ | 400≥R≤1000 |
隔离刀装配调整技术参数见表
序号 | 名称 | 单位 | 参数 |
1 | 隔离刀正压力 | N | 500±50 |
2 | 触刀最后离点到静触头距离小断口/大断路 | mm | ≥180／420 |
3 | 进出线端电阻 | υΩ | ≤150 |
外形及安装尺寸
