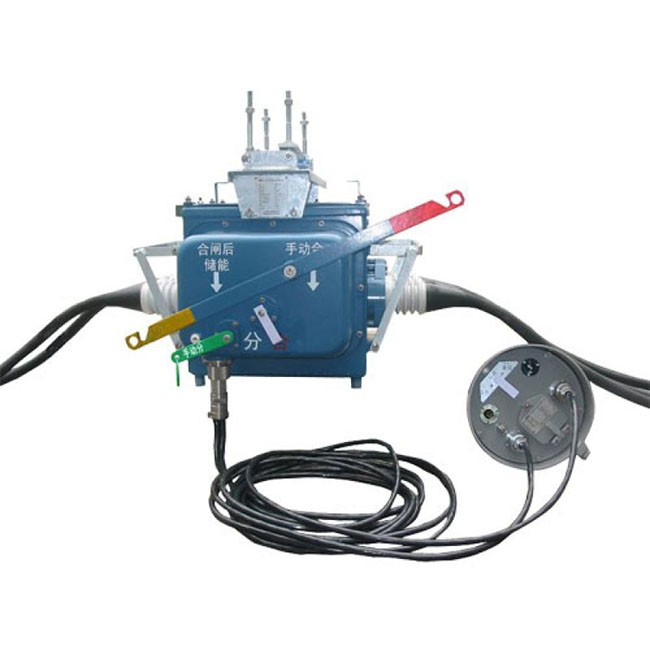

FZW28-12型户外高压真空负荷开关
FZW28-12产品概述FZW28-12F型户外分界真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。 本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。FZW28-12F型户外分界真空负荷开关（VSP5-12
- ：
FZW28-12
产品概述
FZW28-12F型户外分界真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。
本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。
FZW28-12F型户外分界真空负荷开关（VSP5-12开关本体与FDR-01控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。 自动闭锁相间短路故障 快速定位故障点 自动切除单相接地故障
技术参数
序号 | 名 称 | 数 据 | |
操作方法 | 手动或自动（持续激磁） | ||
1 | 额定值 | 额定电压 | 12kV |
额定电流 | 630A | ||
额定短时耐受电流（4s） | 12.5 16 20 | ||
额定关合短路电流（峰值） | 31.5 40 50 | ||
额定频率 | 50Hz | ||
2 | 工频耐压 （1min） | 操作电压 | AC220V(80%～110%) |
对地 | 42kV | ||
相间 | 42kV | ||
断口 | 48kV | ||
二次对地 | 2kV | ||
3 | 冲击耐压 （峰值） | 对地 | 75kV |
相间 | 75kV | ||
断口 | 85kV | ||
4 | 净重 | 185kg | |
5 | SF 气体额定表压 | 0表压浓度为93%以上 | |
6 | 操作手柄手动力的测定 | 100～400N | |
7 | 主回路电阻 | ≤600μΩ/≤150μΩ | |
8 | （一）合闸操作 | 184～220V | ·合闸时间 120～180ms(220V) 400ms以下(184V) ·吸合电流17A以下 ·弹跳时间不大于10ms ·保持电流不大于0.45A |
最低合闸电压 | 120～160V | ||
9 | （二）分闸操作 | 184～220V | ·分闸时间 1.5s以下 ·不同期时间3ms以下 |
最低保持吸合电压 | 45～85V | ||
10 | 隔离断口与真空弧室合分操作时间差 | 10ms以上 | |
11 | 功率损耗 | 99W以下 | |
12 | 短路电流不开断试验 | 1400A以上 | |
13 | 气密试验(检漏) | 0.2Mpa表压无漏气 | |
14 | 真空灭弧室触头开距 | 7～9mm | |
15 | 真空灭弧室触头超程 | 3～4mm | |
16 | 隔离断口开距 | 25～35mm | |
17 | 隔离断口超程 | 6～13mm | |
外形及安装尺寸
1、隔离端瓷套电缆组装2、电流互感器3、隔离端口
4、隔离端口操作绝缘轴5、真空灭弧室端操作绝缘轴6、起吊装置
7、壳体8、真空灭弧室9、灭弧室端瓷套电缆组装10、操作机构11、操作手柄
图1、结构示意图
图2、双杆安装方式示意图
图3、单杆安装方式示意图
