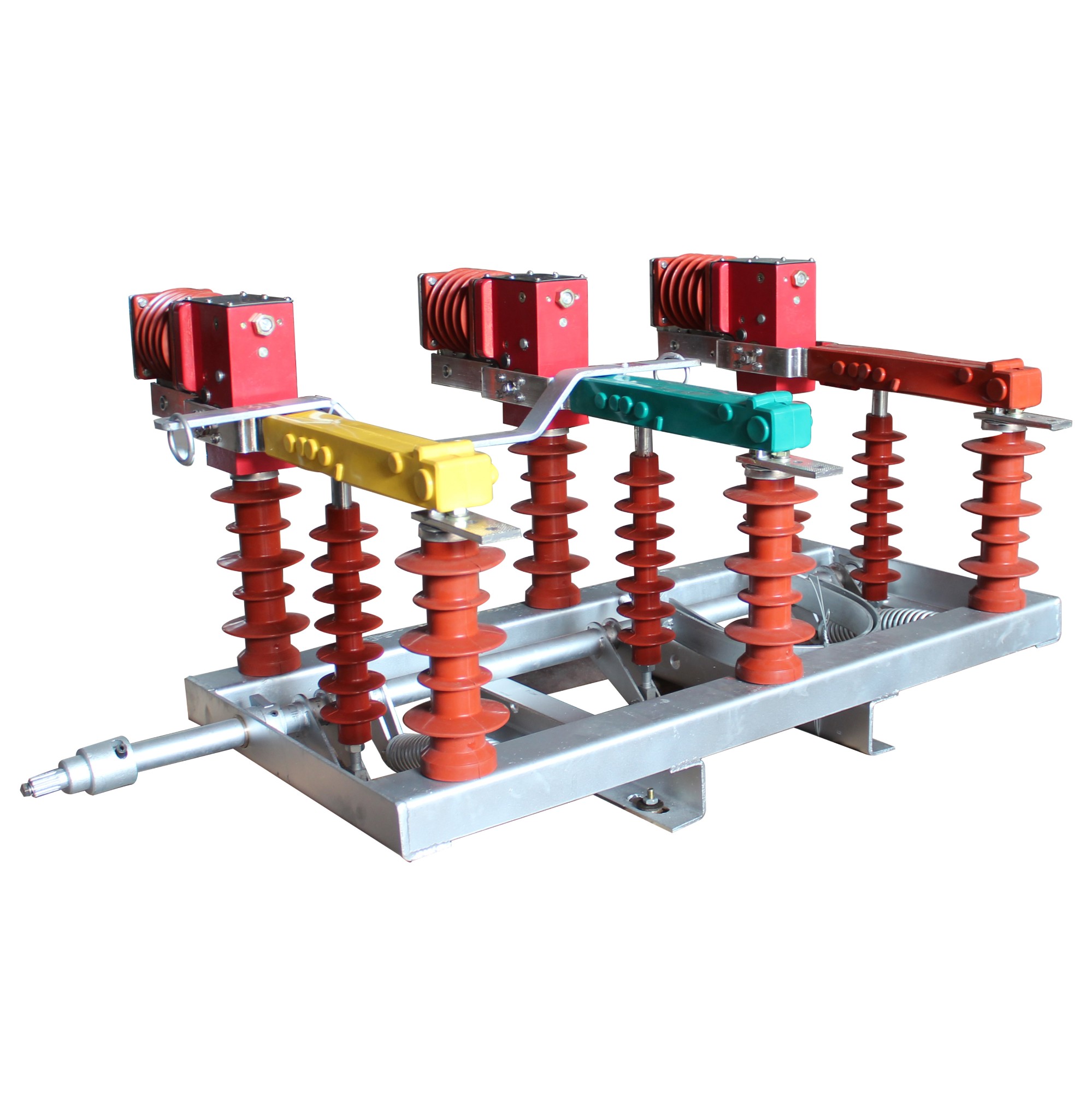

FZW32-12型户外高压真空负荷开关
FZW32-12产品概述FZW32-12型高压真空负荷开关主要为城市电网和农村电网开发、制造的，适用于50Hz，额定电压12kV.35KV的三相电力系统中，作为分断、关合负荷电流之用，还具有分断空载变压器和电容器组的能力。产品具有体积小、重量轻、操作简便有手动机构也有电动机构、高参数、开断能力大安全可靠，电寿命长、可频繁操作、少维护、断口非常明显等特点。技术参数序号名称单位参数值1额定电压kV12
- ：
FZW32-12
产品概述
FZW32-12型高压真空负荷开关主要为城市电网和农村电网开发、制造的，适用于50Hz，额定电压12kV.35KV的三相电力系统中，作为分断、关合负荷电流之用，还具有分断空载变压器和电容器组的能力。产品具有体积小、重量轻、操作简便有手动机构也有电动机构、高参数、开断能力大安全可靠，电寿命长、可频繁操作、少维护、断口非常明显等特点。
技术参数
序号 | 名称 | 单位 | 参数值 | |
1 | 额定电压 | kV | 12 | |
2 | 额定频率 | Hz | 50 | |
3 | 额定电流 | A | 630 | |
4 | 额定有功负载开断电流 | A | 630 | |
5 | 额定闭环开断电流 | A | 630 | |
6 | 5%额定有功负载开断电流 | A | 31.5 | |
7 | 额定电缆充电开断电流 | A | 10 | |
8 | 额定空载变压器开断容量 | kVA | 1600 | |
9 | 额定开断电容器组电流 | A | 100 | |
10 | 1min工频耐受电压：真空断口、相间、相对地/隔离断口 | kV | 42/48 | |
11 | 雷电冲击耐受电压：相间、相对地/隔离断口 | kV | 75/85 | |
12 | 额定短时耐受电流（热稳定） | kA | 20 | |
13 | 额定短路持续时间 | S | 4 | |
14 | 额定峰值耐受电流（动稳定） | kA | 50 | |
15 | 额定短路关合电流 | kA | 50 | |
16 | 机械寿命 | 次 | 10000 | |
17 | 真空灭弧室触头允许磨损厚度 | mm | 0.5 | |
18 | 手动操作力距 | Nm | ≤200 | |
19 | 负荷开关真空灭弧室装配调整 | 触头开距 | mm | 5±1 |
平均分闸速度 | m/s | 1.1±0.2 | ||
三相分闸不同期 | ms | ≤5 | ||
三相合闸不同期 | ms | ≤2 | ||
带电体之间及相对地距离 | mm | ≥200 | ||
辅助回路电阻 | μΩ | ≥400 | ||
外形及安装尺寸
1.真空灭弧室 | 2.分闸弹簧 |
3.隔离刀组件 | 4.绝缘拉杆 |
5.框架 | 6.过中弹簧机构 |
