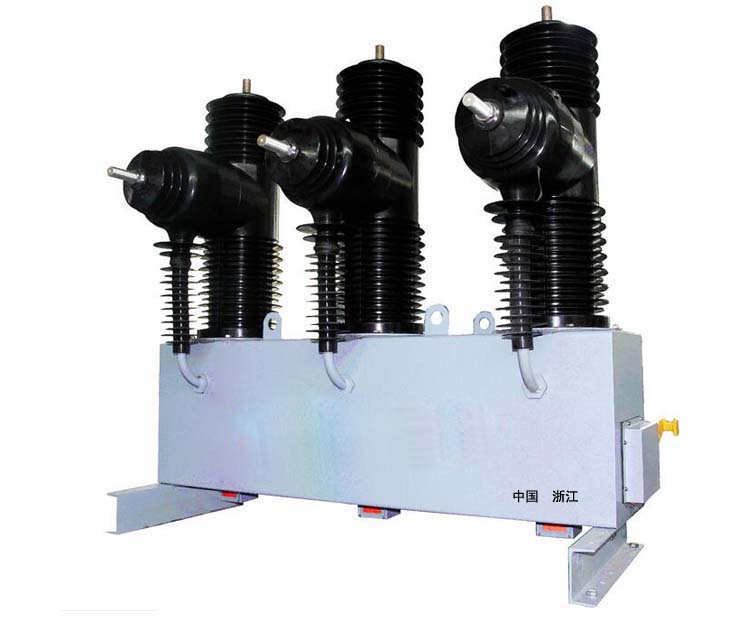

AB-3S-40.5户外高压永磁真空断路器
AB-3S-40.5户外高压永磁真空断路器（40.5/1250/1600/2000A）概述AB-3S-40.5系列断路器是本公司综合国内外先进技术，体现“智能、节能、环保、免维”的设计理念，结合我国配电网实际状况与智能电网建设要求，最新研制的拥有自主知识产权的新一代柱上智能化真空断路器。该产品既可作为变电所主变35kV进线、联络线或其它35kV线路开关，也可作为配电网的柱上开关，产品集测量、控制、
- ：
AB-3S-40.5户外高压永磁真空断路器（40.5/1250/1600/2000A）
概述
AB-3S-40.5系列断路器是本公司综合国内外先进技术，体现“智能、节能、环保、免维”的设计理念，结合我国配电网实际状况与智能电网建设要求，最新研制的拥有自主知识产权的新一代柱上智能化真空断路器。该产品既可作为变电所主变35kV进线、联络线或其它35kV线路开关，也可作为配电网的柱上开关，产品集测量、控制、保护、通讯等功能于一体，智能化程度高，是实现配网自动化和小型化变电所的首选设备。
主要技术参数
额定电压 | kV | 40.5 |
额定电流 | A | 1250/1600/2000 |
额定频率 | Hz | 50 |
额定短时（1min）工频耐受电压（对地/断口） | kV | 80/95 |
额定雷电冲击耐受电压（对地/断口） | kV | 185/185 |
额定短路开断电流 | kA | 25/31.5 |
额定短路关合电流（峰值） | kA | 63/80 |
额定短时耐受电流（4s） | kA | 25/31.5 |
额定峰值耐受电流 | kA | 63/80 |
额定短路电流开断次数 | 次 | 30/20 |
机械寿命 | 次 | 10000 |
CT变比 | 100~2000/1或200~2000/5 | |
额定操作顺序 | O-0.3s-CO-180s-CO | |
工作电源电压 | V | AC/DC100/220 |
总质量 | kg | 300+50 |
主要功能
保护功能 | 自动识别故障电流，实现瞬时电流速断、限时电流速断、定时过流、方向过流、过电压、欠电压、小电流接地系统的单相接地保护、冷负荷启动抑制开断等功能。 |
测量功能 | 测量三相电流、三相电压，实时计算有功功率、无功功率、有功电量、无功电量、峰/谷电量、功率因数及频率等。 |
控制功能 | 可以实现就地操作与远方遥控，也可以按照预先设定的方案动作；可以根据要求自动实现线路的故障定位、故障隔离并迅速恢复非故障线路供电，实现备用电源自动投切等控制功能。 |
通讯功能 | 可以通过无线公用网络或专用通信网络及时向指定人员报告故障、运行和操作信息，支持多种通讯方式和通讯协议；通过手持PDA可实现杆下修改定值参数，控制器在PDA发出指令后自检，并将自检信息反馈到PDA终端。 |
数据记录功能 | 自动记录并储存运行、操作及故障等信息。 |
同步分合功能 | 根据负载特性，自动搜索过零点，自适应开关参数的离散性和环境因素的影响，实现同步分合闸，有效抑制操作过电压和合闸涌流，特别适合于投切电容器和变压器。 |
智能化功能 | 可以进行电网参数的在线综合分析，在线监测断路器的性能参数，在线编程，可以与配网自动化系统主站配合，实现开关设备的远程控制管理，实现就地、远方或分层控制式配网自动化系统功能。 |
