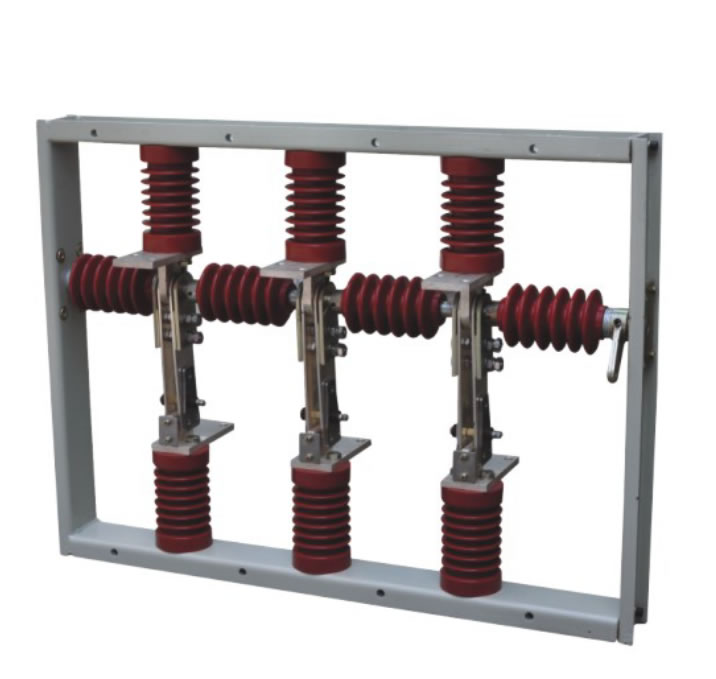

GN□-12户内高压下隔离开关
结构及性能GN□-12平框隔离开关结构新颖是公司自主开发的新型隔离开关，动静触头安装在两个水平的绝缘子上，由驱动主轴直接带动动触头旋转，实现分合闸和接地，具有安装空间小，母排联接方便，断口明显，适用各种安装高度空间比较紧凑的侧装式高压柜，可无机构通过柺臂由FRC型机构驱动，或自带操作机构直接操作，可在分闸位安装接地触头，实现保护性接地。主要技术参数项目/型号规格/数据额定电压(kV)额定电流(A)
- ：
结构及性能
GN□-12平框隔离开关结构新颖是公司自主开发的新型隔离开关，动静触头安装在两个水平的绝缘子上，由驱动主轴直接带动动触头旋转，实现分合闸和接地，具有安装空间小，母排联接方便，断口明显，适用各种安装高度空间比较紧凑的侧装式高压柜，可无机构通过柺臂由FRC型机构驱动，或自带操作机构直接操作，可在分闸位安装接地触头，实现保护性接地。
主要技术参数
| 项目/型号规格/数据 | 额定电压(kV) | 额定电流(A) | 4s额定短时耐受电流(kA) | 额定峰值耐受电流(kA) | 额定绝缘水平(kV) | |
| 1min工频耐受电压(kV) | 雷电冲击耐受电压(kV) | |||||
| GN□-12/630 | 12 | 630 | 20 | 50 | 极间、极对地42断口48 | 极间、极对地75断口85 |
| GN□-12D/630 | 12 | 630 | 20 | 50 | ||
| GN□-12/1250 | 12 | 1250 | 31.5 | 80 | ||
| GN□-12D/1250 | 12 | 1250 | 31.5 | 80 | ||
| GN□-12/1600 | 12 | 1600 | 31.5 | 80 | ||
| GN□-12D/1600 | 12 | 1600 | 31.5 | 80 | ||
外形尺寸
