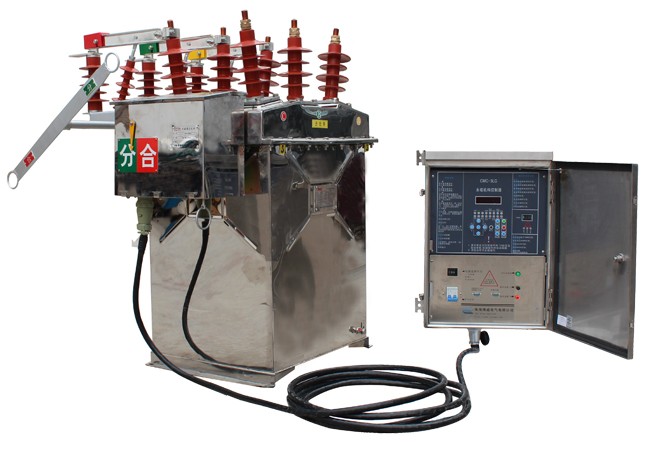

ZW8-12C型高桶式户外智能真空断路器

ZW8-12C型高桶式户外智能真空断路器

产品概述ZW8-12C户外高压真空断路器（以下简称断路器），是三相交流50HZ 、12KV的户外高压配电设备，用于开断，关合电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场合。断路器配用CT23弹簧操动机构，可实现电动储能、电动分合闸，也可手动储能和手动合闸。根据用户需要，断路器可内装30/5至1200/5的电流互感器。内置JDZ-10干式电压互感器，加装一次熔断器保护，实现自具环网

：

产品概述

ZW8-12C户外高压真空断路器（以下简称断路器），是三相交流50HZ 、12KV的户外高压配电设备，用于开断，关合电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场合。断路器配用CT23弹簧操动机构，可实现电动储能、电动分合闸，也可手动储能和手动合闸。

根据用户需要，断路器可内装30/5至1200/5的电流互感器。内置JDZ-10干式电压互感器，加装一次熔断器保护，实现自具环网操作电源，也为配备各种重合器、分界控制器或远动终端提供操作电源。

配套合适的控制系统，可作为重合器或分界开关使用，是城乡电网改造的首选产品。

技术参数

序号	项目	单位	数据
1	额定电压	KV	12
2	最高工作电压	KV	12
3	额定电流	A	630
4	额定短路负载开断电流	KA	20
5	额定短路关合电流（峰值）	KA	50
6	额定峰值耐受电流	KA	50
7	额定短时1min耐受电流	KA	20
8	工频耐压（干式）	KV	42
9	雷电冲击耐压（峰值）	KV	75
10	额定操作顺序		分-0.3 S-合分-180 S-合分
11	机械寿命	次	10000
12	额定短路开断电流开关次数	次	30
13	操作机构额定合闸电压	V	110,220
14	操作机构额定分闸电压	V	110,220
15	触头开距	mm	11±1
16	超行程（触头弹簧压缩长度）	mm	3
17	三相分、合闸不同期性	Ms	≤2
18	触头合闸弹跳时间	ms	≤2
19	平均分闸速度	s	1.0±0.2
20	平均合闸速度	s	0.7±0.15
21	分闸时间最高操作电压下	s	0.015-0.05
21	分闸时间最低操作电压下	s	0.03-0.06
22	合闸时间	s	0.025-0.05
23	各相主回路电阻	μΩ	≤120
24	动静头允许磨损累积厚度	mm	3

外形及安装尺寸
