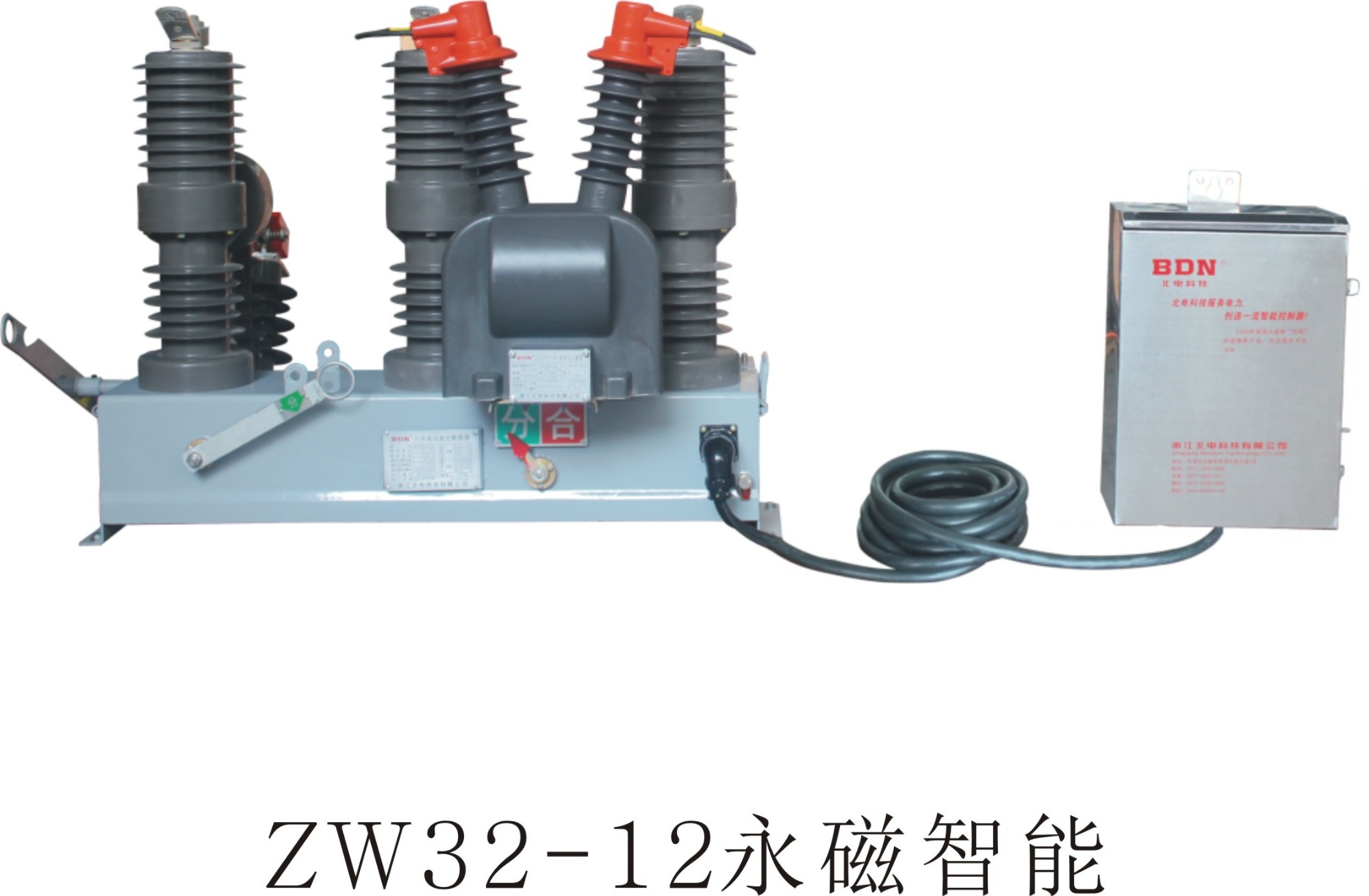

ZW32-12M型户外永磁智能真空断路器
产品概述ZW32M-12型户外高压永磁真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。ZW32-12M型永磁真空重合器采用了独特设计的永磁机构和高可靠性的MGK智能控制器构成。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载
- ：
产品概述
ZW32M-12型户外高压永磁真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
ZW32-12M型永磁真空重合器采用了独特设计的永磁机构和高可靠性的MGK智能控制器构成。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。
u 本断路器具有体积小、重量轻、防凝露、免维护、便于安装等特点，能适应较恶劣的气候条件和污秽环境。在整个寿命期间完全免维护
u 具有高机械寿命和电寿命
u 具有标准继电保护和快速自动重合闸功能
u 该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。
技术参数
1、断路器主要技术参数
序号 | 名称 | 单位 | 数据 | ||
1 | 额定电压 | kV | 12 | ||
2 | 额定绝缘水平 | 1min工频耐压 | 干试 | 42 | |
湿试 | 34 | ||||
雷电冲击耐压(峰值) | 75 | ||||
3 | 额定电流 | A | 630;1250 | ||
4 | 额定短路开断电流 | kA | 20 | ||
5 | 额定操作顺序 | 分-0.3s-合分-180s-合分 | |||
6 | 额定短路开断电流次数 | 次 | 30 | ||
7 | 额定短路关合电流(峰值) | kA | 50 | ||
8 | 额定峰值耐受电流 | ||||
9 | 额定短时耐受电流 | 20 | |||
10 | 额定短路持续时间 | s | 4 | ||
11 | 分闸时间 | ms | 70~120 | ||
12 | 合闸时间 | 40~60 | |||
13 | 机械寿命 | 次 | 30000 | ||
14 | 过流保护 | 电流整定倍数 | 0.2~2.5 | ||
延时整定值 | s | 0~5 | |||
15 | 额定操作电压及辅助回路额定电压 | V | DC110 | ||
AC110 | |||||
控制器主要技术指标
电 磁 兼 容 特 性 | 绝缘电阻 | ≥10MΩ | |
绝缘强度 | 2.5kV | ||
电压突降和中断 | 100%、0.5s IEC 1000-4-1 | ||
高频干扰 | 串模 | 1.5kVP IEC 60870-2-2：1996 | |
共模 | 2.5kVP IEC 60870-2-2：1996 | ||
瞬变脉冲群 | 4.0kVP，1min IEC 60870-2-2：1996 | ||
浪涌干扰 | 4.0kVP，1min IEC 60870-2-2：1996 | ||
静电放电 | 8kV IEC 60870-2-2：1996 | ||
工频磁场 | 100A/m IEC 1000-4-8 | ||
阻尼震荡 | 100A/m IEC 1000-4-8 | ||
冲击电压 | 5kV，1.2/50μs IEC 60870-2-2：1996 | ||
电 源 | 工作电源 | AC220V | |
功耗 | ≤10W | ||
频率 | 50Hz或60Hz | ||
额 定 值 | 电流互感器 | 5A，功耗<1.0VA/相 | |
电压互感器 | 220V，功耗<0.5VA/相 | ||
频率 | 50Hz或60Hz | ||
保护性能参数 | 速断保护范围 | (20%～2000%)ⅹIn 连续可调，分辨率0.01A | |
过流保护范围 | (20%～2000%)ⅹIn 连续可调，分辨率0.01A | ||
过流保护延时 | 0s～99.99s 连续可调，分辨率0.01s | ||
重合闸次数 | 0～3次 可自由设置重合次数 | ||
重合闸间隔 | 0s～999.9s 连续可调，分辨率0.1s | ||
防护等级 | 不锈钢户外壳体 | 不低于IP55 | |
平均无故障时间 | MTBF | 不低于80,000h | |
外形及安装尺寸
ZW32-12/D断路器内部结构原理图
1：永磁机构；2：传动拐臂；3：手动分闸转轮；4：驱动扁钢；5：辅助开关；6：分闸弹簧
7：壳体；8：绝缘拉杆；9：下绝缘筒；10：软连接；11：上绝缘筒；12：真空灭弧室
含CT、含隔离外形尺寸图
1：永磁户外断路器 2： 重合器控制器 3：电压互感器
