产品概述

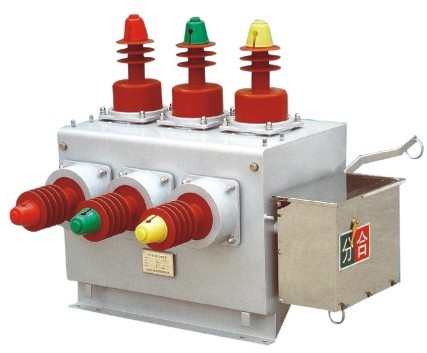

ZW10-12户外高压真空断路器是三相交流户外高压开关设备，只要用于12KV等级，额定电流630A，额定频率50HZ的农网、域网、矿山、铁道、港口配电系统，特别适用于户外架空线路，分合负荷电流，过载保护，短路电流，对电网进行切换和保护。本断路器可配隔离开关（形成明显断口），继承组合开关，隔离开关装设在断路器本体侧面，通过角钢底架与断路器连成一体，其传动轴上装设有与断路器机构之间配合的联锁装置，可防止误操作。
该断路器配重合控制器或分断控制器即构成重合器（或分断器）型智能熔断器。与PT、重合控制器（分段器）配合，具有合闸涌流控制，过流保护和短路速断三段复合保护和1~3次重合闸，小电流接地保护，有线远方控制，也可在杆下无线遥控等多种功能，且控制器参数可以连续整定，是农网变电所、站外散点开关和简单计量开关的理想选择。

技术参数

序号	项目		单位	参数
1	额定电压		KV	12
2	额定频率		Hz	50
3	额定电流		A	630/1250
4	工频耐受电压		kV	42/48
5	雷电冲击电压（峰值）		kV	75/85
6	额定短路开断电流		KA	12.5 16 20 / 20 25 31.5
7	额定短路关合电流（峰值）		KA	31.5 40 50 / 50 63 80
8	额定短时耐受电流		KA	12.5 16 20 / 20 25 31.5
9	额定峰值耐受电流		KA	31.5 40 50 / 50 63 80
10	额定操作顺序			分-0.3s-合分-180s合分
11	额定短路电流开断次数		次	30
12	机械寿命		次	10000
13	触头允许磨损厚度		mm	3
14	额定操作电压配CT型弹簧操动机构	合闸电压	V	直流或交流220V
14	额定操作电压配CT型弹簧操动机构	分闸电压	V	直流或交流220V
15	过流脱扣线圈额定工作电流		A	5
16	电流互感器一、二次电流比			100/5.200/5.300/5.400/5.630/5.
17	储能电机	额定电压	V	直流或交流220V
17	储能电机	功率	w	≤200
18	重量		kg	150

外形及安装尺寸

图片关键词

ZW10-12/T630-20外形及安装尺寸

图片关键词

ZW10-12/T630-20外形及安装尺寸（带隔离）
