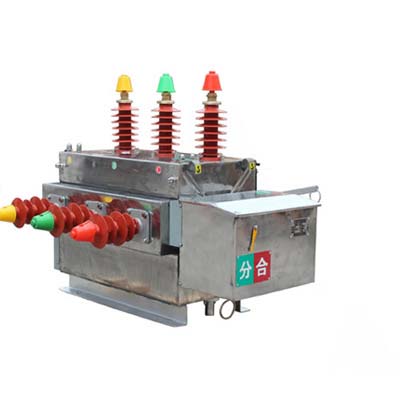

ZW27-12型户外真空断路器
产品概述ZW27-12户外高压真空断路器是三相交流户外高压开关设备,只要用于12KV等级,额定电流630A,额定频率50HZ的农网、域网、矿山、铁道、港口配电系统,特别适用于户外架空线路,分合负荷电流,过载保护,短路电流,对电网进行切换和保护。本断路器可配隔离开关(形成明显断口),继承组合开关,隔离开关装设在断路器本体侧面,通过角钢底架与断路器连成一体,其传动轴上装设有与断路器机构之间配合的联锁装
- :
产品概述ZW27-12户外高压真空断路器是三相交流户外高压开关设备,只要用于12KV等级,额定电流630A,额定频率50HZ的农网、域网、矿山、铁道、港口配电系统,特别适用于户外架空线路,分合负荷电流,过载保护,短路电流,对电网进行切换和保护。本断路器可配隔离开关(形成明显断口),继承组合开关,隔离开关装设在断路器本体侧面,通过角钢底架与断路器连成一体,其传动轴上装设有与断路器机构之间配合的联锁装
ZW27-12户外高压真空断路器是三相交流户外高压开关设备,只要用于12KV等级,额定电流630A,额定频率50HZ的农网、域网、矿山、铁道、港口配电系统,特别适用于户外架空线路,分合负荷电流,过载保护,短路电流,对电网进行切换和保护。本断路器可配隔离开关(形成明显断口),继承组合开关,隔离开关装设在断路器本体侧面,通过角钢底架与断路器连成一体,其传动轴上装设有与断路器机构之间配合的联锁装置,可防止误操作。
该断路器配重合控制器或分断控制器即构成重合器(或分断器)型智能熔断器。与PT、重合控制器(分段器)配合,具有合闸涌流控制,过流保护和短路速断三段复合保护和1~3次重合闸,小电流接地保护,有线远方控制,也可在杆下无线遥控等多种功能,且控制器参数可以连续整定,是农网变电所、站外散点开关和简单计量开关的理想选择。
序号 | 名称 | 单位 | 参数 | |
1 | 额定电压 | kV | 12 | |
2 | 最高工作电压 | kV | 12 | |
3 | 额定电流 | A | 630 | |
4 | 额定短路负载开断电流 | kA | 20 | |
5 | 额定短路关合电流(峰值) | kA | 50 | |
6 | 额定峰值耐受电流 | kA | 50 | |
7 | 额定短时1min耐受电流 | kA | 20 | |
8 | 额定绝缘水平 | 工频耐压(干式) | kV | 42 |
雷电冲击耐压(峰值) | 75 | |||
9 | 额定操作顺序 | 分-0.3S-合分-180S-合分 | ||
10 | 机械寿命 | 次 | 10000 | |
11 | 额定短路开断电流开关次数 | 次 | 30 | |
12 | 操作机构额定合闸电压 | V | 220 | |
13 | 操作机构额定分闸电压 | V | 220 | |
14 | 触头开距 | mm | 9±1 | |
15 | 超行程 | mm | 3 | |
16 | 三相分、合闸不同期性 | ms | ≤2 | |
17 | 触头合闸弹跳时间 | ms | ≤2 | |
18 | 平均分闸速度 | m/s | 1.0±0.2 | |
19 | 平均合闸速度 | m/s | 0.7±0.15 | |
20 | 分闸时间 | 最高操作电压下 | s | 0.015-0.05 |
最低操作电压下 | 0.03-0.06 | |||
21 | 合闸时间 | s | 0.025-0.05 | |
22 | 各相主回路电阻 | μΩ | ≤180 | |
23 | 动静触头允许磨损累计厚度 | mm | 3 |
ZW27-12/T630-20外形及安装尺寸
ZW27-12/T630-20外形及安装尺寸(带隔离)
