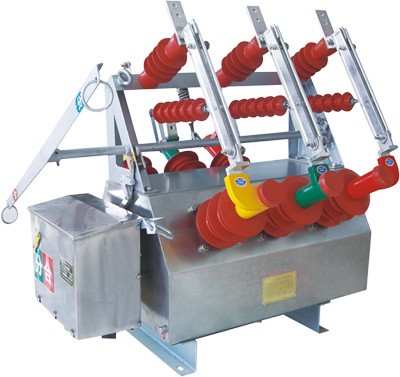

ZW6-12型户外真空断路器

产品概述ZW6-12户外高压真空断路器（以下简称断路器），是三相交流50HZ 、12KV的户外高压配电设备，用于开断，关合电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场合。断路器配用CT23弹簧操动机构，可实现电动储能、电动分合闸，也可手动储能和手动合闸。根据用户需要，断路器可内装100/5、200/5、400/5及600/5的电流互感器。内置JSZR-10W干式电压互感器，加装一

：

产品概述

ZW6-12户外高压真空断路器（以下简称断路器），是三相交流50HZ 、12KV的户外高压配电设备，用于开断，关合电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场合。

断路器配用CT23弹簧操动机构，可实现电动储能、电动分合闸，也可手动储能和手动合闸。

根据用户需要，断路器可内装100/5、200/5、400/5及600/5的电流互感器。

内置JSZR-10W干式电压互感器，加装一次熔断器保护，实现自具环网操作电源，也为配备各种重合器或远动终端提供操作电源。

配套合适的控制系统，可作为重合器或分断趋，是城乡电网改造的首选产品

技术参数

序号	名称			单位	参数
	额定电压			kV	12
	额定绝缘水平	1min工频耐压	干式	kV	42
		1min工频耐压	湿式(对地)		34
		雷电冲击耐压(峰值)			75
	额定电流			A	630
	额定频率			Hz	50
	额定短路开断电流			kA	12.5、16、20
	额定短路关合电流(峰值)				31.5、40、50
	额定峰值耐受电流				31.5、40、50
	额定短时耐受电流				12.5、16、20
	操作顺序				分-0.3s-合分-180s-合分
	额定短路电流开断次数			次	30
	机械寿命			次	10000
	额定操作电压CT弹簧操作机构			V	DC24、48V、AC DC100V、220V
	触头允许磨损厚度			mm	3
	过电流脱扣器额定电流			A	5
	重量			kg	130(标准)

外形及安装尺寸
