ZW30-40.5型户外真空六氟化硫断路器

产品概述

ZW30-40.5/2000-31.5型户外高压真空断路器（以下简称ZW30-40.5）适用于额定电压为40.5kV，额定电流2000A的三项交流50Hz电力系统中，它可供工矿企业、发电厂及变电站做保护和控制之用，也可做联络断路器使用，并适用各种频繁操作场所。

       本断路器符合GB1984-89《交流高压断路器》及IEC56《高压交流断路器》和JB3385-1996《3.6-40.5kV户内交流高压真空断路器》的要求。

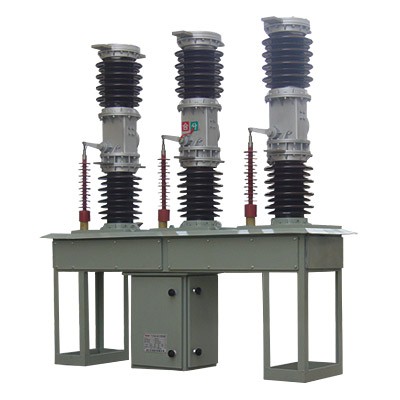

本产品总体结构为瓷柱式，真空灭弧室在上瓷套中，断路器下出线端采用滑块式触头，使产品具有较小的回路电阻和良好的导向性，下瓷套为支柱，保证带电部分对地绝缘，瓷套内有绝拉杆，三相装在一个共同的底箱上，上、下瓷套内充0.02Mpa（20℃） 的六氟化硫气体。

本产品可带1～6 只独立的电流互感器，互感器可安装断路器的出线端或进线端，或两端都装。独立的电流互感器在任何等级下其精度均可满足用户要求，而且可以做到一次、二次互不干扰。

技术参数

外形及安装尺寸
