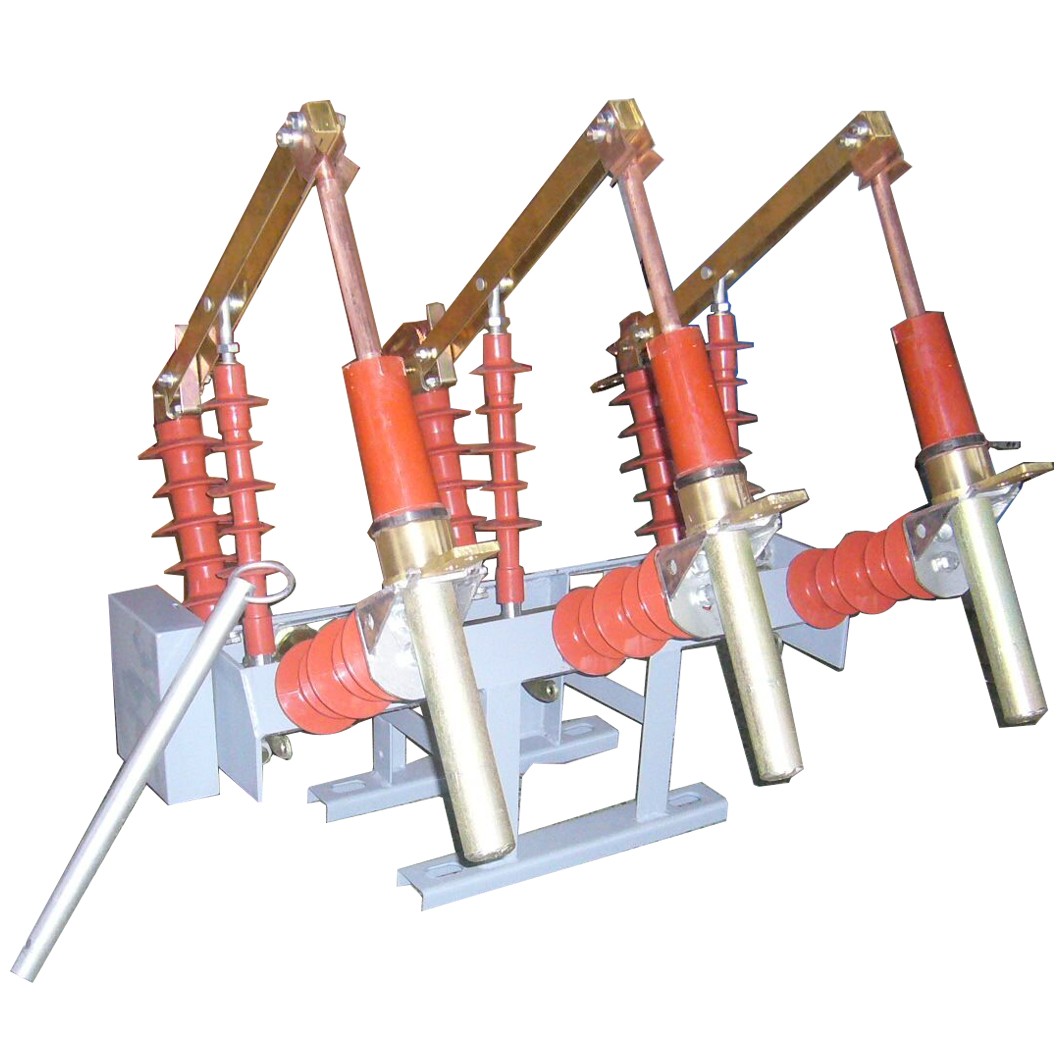

FW5-12型户外负荷开关

1、概述

FW5-12型户外高压产气式负荷开关（以下简称负荷开关）用于交流50Hz，额定电压为10kV 的三相系统中，分，合负荷电流。

负荷开关为柱上单电杆安装，用绝缘棒或绳索操作，也可配用杆下操动机构操作。

2、产品型号及含义

3、产品正常使用条件

周围环境温度不超过＋40℃，不低于-40℃

海拔不超过1000m

风压不超过700Pa（相当于风速34m/s ) ;

无化学腐蚀、易燃、易爆、严重污秽和剧烈振动的场所。

4、主要技术参数

型号：FW5-12

额定电流A： 150,200,

4s稳定电流kA（有效值）：4

动稳定电流kA（峰值）：10

额定电流下的电寿命（分、合）次：各50

额定开断电流（有效值）kA：1.25

额定短路关合电流（峰值）kA：3.15

重量kg：75

5、结构特点及原理

底架由角钢和钢板焊接而成，其上装有主轴及支承轴承和分闸弹簧座，缓冲弹簧器。底架上部支柱绝缘子固定灭弧室，下部支柱绝缘子固定闸刀。操动机构附装于底架右侧与主轴相连。主轴上焊有若干拐臂，有的通过拉杆绝缘子与闸刀相连，有的压缩分闸弹簧为分闸贮能，有的在分闸时与缓冲弹簧器相碰起定位作用。

灭弧室主要由接线座、保护管、静触头座、触指、触指弹簧、导电杆、消弧头、消弧管喷口及推力弹簧等组成

5.1．合闸（分二步动作）

首先将合闸手柄轻轻拉下，主轴顺时针旋转，拉杆拐臂带动拉杆绝缘子使闸刀与导电杆顶部轻微接触，此时线路尚未接触（此动作主要目的是减少下拉行程，便于下一步快速合闸在操作时必须特别注意）。

接着用力快速下拉，主轴继续顺时针旋转，闸刀夹片楔入导电杆顶端凹颈，并使导电杆向灭弧室内方向迅速运动，当主轴旋转到机构合闸位置时，导电杆插入静触指中，此时线路接通。     同时分闸弹簧和灭弧室内推力弹簧压缩贮能为分闸作好准备。

5.2分闸

将分闸拉环向下拉，机构脱扣，主轴通过分闸拐臂在分闸弹簧的作用下，逆时针旋转。拉杆拐臂带动拉杆绝缘子使闸刀运动。导电杆在闸刀夹片的夹带下和推力弹簧的推动下．与静触指分离形成内断口．电弧即在灭弧环和灭弧圈之间产生。随着导电杆向外迅速运动，被拉长的电弧在消弧头和消弧管之间的窄缝中燃烧消弧材料由于电弧作用而产生大量气体．灭弧室内压力激增，随即气流向喷口高速喷出，形成强烈纵吹使电弧熄来线路切断。同时闸刀在分闸弹簧和自重的作用下继续运动最后与导电杆脱离形成外断口，使开关保持明显分闸状态。

6、安装使用注意事项

6.1 因负荷开关出厂均经严格调整和试验，故一般情况下，其内部不需要拆卸和重新调整只需要检查各处螺钉是否松动。

6.2 投入运行前．绝缘子应擦干净各机械转动部分应涂以机械油HJ-30

6.3 负荷开关是单杆抱箍式垂直安装用两个抱箍和四个螺栓（用户自备）通过底架固定于电杆上

6.4 进行5 一10 次空载分合闸操作，导电杆及机构无任何呆滞、卡死现象，分闸时外隔离断口大于110mm

6.5 母线与负荷开关接线端子联接时应拧紧螺栓．同时不应使负荷开关受到来自母线的机械应力。

6.6 接地处接触表面加工到露出金属光泽，保证良好接触．并接上接地线。

6.7 在用户遵守制造厂规定的运输、保管和使用规则的条件下．从制造厂发货日期起，在18 个月内产品因质量不良而发生损坏或不能正常工作时．制造厂应无偿地为用户修理或更换。

7、订货须知

用户在订货时应指明下述内容：产品型号、名称、额定电压、额定电流、额定开断电流及数量。
